محافظ لبه داخلی و خارجی کویل (OD/ID پروتکتور)؛ جلوگیری از آسیب تسمه

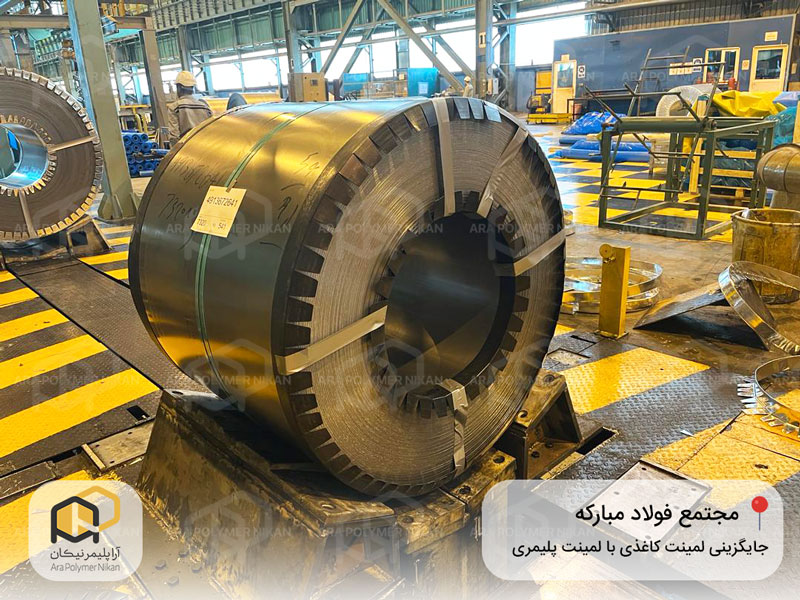

کویل‌ها معمولاً با تسمه‌هایی بسته می‌شوند که از داخل چشمی (ID) عبور کرده و دور محیط بیرونی (OD) می‌چرخند. در این حالت تسمه دقیقاً روی چهار لبه‌ی تیز کویل کشیده می‌شود: دو لبه‌ی داخلی و دو لبه‌ی بیرونی. نتیجه، تاخوردگی و بریدگی لبه‌ی ورق و حتی پاره شدن تسمه در مسیر است. محافظ لبه OD/ID یک نبشی پلیمری مخصوص است که روی همین لبه‌ها قرار می‌گیرد.

OD و ID یعنی چه؟

• OD (Outer Diameter): لبه‌ی محیط بیرونی کویل
• ID (Inner Diameter): لبه‌ی چشمی یا قطر داخلی کویل

محافظ OD روی لبه‌ی بیرونی و محافظ ID روی لبه‌ی داخلی در محل عبور تسمه می‌نشیند. در بازار به آن «خورشیدی کویل»، «نبشی چاکدار» یا «لمینت OD/ID» هم گفته می‌شود.

مشخصات فنی

چرا پلیمری به جای کاغذی یا فلزی؟

• در برابر رطوبت پایدار است: محافظ کاغذی در رطوبت بندر و کانتینر نرم می‌شود و کارایی‌اش را از دست می‌دهد.
• زنگ نمی‌زند: برخلاف محافظ فلزی، لکه‌ی زنگ روی ورق گالوانیزه یا رنگی نمی‌اندازد.
• به سطح کویل خط نمی‌اندازد.
• انعطاف دارد: با انحنای لبه‌ی داخلی و بیرونی کویل سازگار می‌شود.

کدام سایز را انتخاب کنیم؟

• بال ۷ × ۸ و ضخامت ۳ میلی‌متر: کویل‌های سنگین فولادی و تسمه‌ی فلزی با کشش بالا
• بال ۵ × ۵ و ضخامت ۲ میلی‌متر: کویل‌های سبک‌تر، رول‌های کاغذ و تسمه‌ی پلاستیکی

نحوه‌ی استفاده

1. محل عبور هر تسمه را روی کویل مشخص کنید (معمولاً ۳ تا ۴ تسمه‌ی شعاعی).
2. در هر محل، یک محافظ ID روی لبه‌ی داخلی و یک محافظ OD روی لبه‌ی بیرونی، در هر دو طرف کویل قرار دهید.
3. تسمه را از روی محافظ‌ها عبور دهید و بکشید.

اگر کویل طوق جانبی دارد، طوق محافظ جانبی را اول بگذارید و محافظ OD/ID را روی آن قرار دهید تا هر دو لایه با یک تسمه ثابت شوند.

جایگاه در بسته‌بندی کامل کویل

محافظ OD/ID یکی از اجزای بسته‌بندی صادراتی کویل است که در کنار ورق فشرده HDPE، محافظ نشیمنگاه و طوق جانبی استفاده می‌شود. مقاله‌ی ۰ تا ۱۰۰ بسته‌بندی کویل فولادی همه‌ی مراحل را توضیح می‌دهد.
