اجزا بسته بندی کویل های فلزی :
کویل فولادی، نوعی ورق فلزی است که به‌صورت پیوسته و رول شده تولید میشود. این محصول در صنایع مختلفی مانند خودروسازی، ساختمان‌سازی و تولید لوازم خانگی و … کاربرد گسترده‌ای دارد. کویل‌ها معمولاً از فولاد، استیل، آلومینیوم یا مس ساخته شده و برای محافظت در برابر آسیب‌های محیطی و مکانیکی نیاز به بسته‌بندی مناسب دارند.
در صنعت فولاد و تولید ورق‌های فلزی به روش کویل، بسته‌بندی صحیح و ایمن از اهمیت ویژه‌ای برخوردار است.
این مقاله با هدف بررسی و معرفی اجزای مختلف کامل ترین نوع بسته‌بندی کویل‌های فلزی گرم تدوین شده و به تفصیل نقش هر یک از ملزومات را در حفظ کیفیت و ایمنی محصولات بررسی می‌کند، بسته بندی های ساده تری نیز بسته به نیاز مشتری قابل انجام می باشد.
با مطالعه این مقاله، می‌توانید با راهکارهای بهینه بسته‌بندی برای کاهش آسیب‌های احتمالی در حمل‌ونقل و انبارداری آشنا شوید.
- ورق محافظ داخلی (پلاستیک فشرده) – Inner Protective Sheet
- رینگی فلزی کلاف فولادی – Inner Edge protection rings
- محافظ کر کره ای لبه خارجی – Corrugated Steel Ring
- تسمه محافظ لبه خارجی – Steel Strap
- محافظ لبه داخلی (چشمی) کویل – ID Protector
- محافظ لبه خارجی کویل – OD Protector
- تسمه فلزی محیطی کویل – Steel Strap
- فیلم استرچ VCI دار – VCI Stretch Film
- لفاف دولایه VCI دار – VCI Paper Fabric Reinforced wrap
- ورق محافظ بیرونی – Outer Protective HDPE Sheet
- ورق گالوانیزه محافظ بیرونی – Outer Protective Galvanized Sheet
- طوق یا پروتکشن محافظ جانبی – Side Disk Coil Packing
- ضربه گیر کویل ( محافظ نشیمنگاه ) – Radial Bumper
- بست فلزی – Strapping Seal
- تسمه محیطی – Circumferential straps

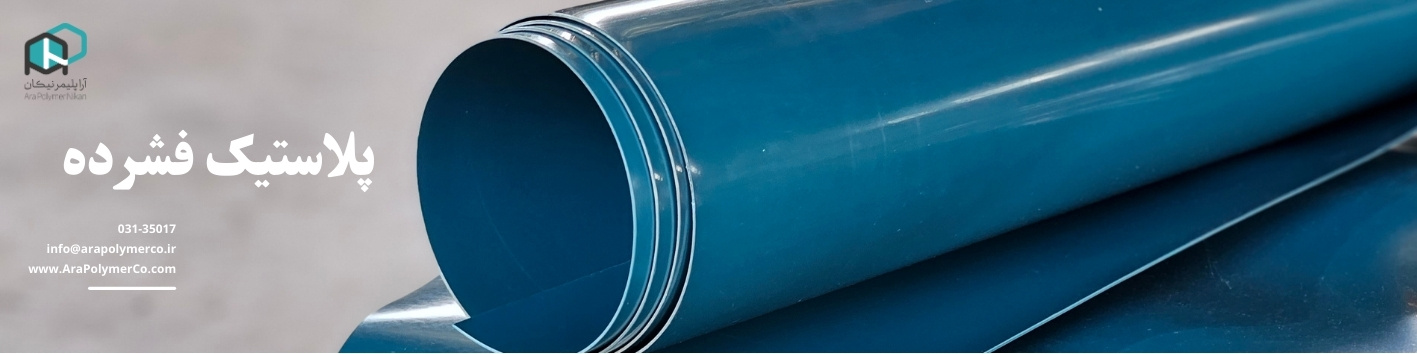

۱- ورق محافظ داخلی (پلاستیک فشرده) – Inner Protective Sheet
جنس : پلاستیک فشرده
کاربرد : در بسته بندی کویل های فلزی ، در بخش هسته اصلی یا مرکز کویل از ورق فشرده با جنس پلاستیک فشرده استفاده خواهد شد .
این ورق های پلی اتیلنی علاوه بر نقش محافظت فیزیکی در بخش مرکزی کویل ، زیبایی ظاهری و افزایش مقاومت در برابر رطوبت را به ارمغان می آورد .
شرکت آرا پلیمر نیکان مفتخر به تولید این نوع ورق ها در فرم های رول و شیت در اندازه ها و رنگ های مختلف میباشد .
جهت دریافت جزئیات بیشتر کلیک کنید .

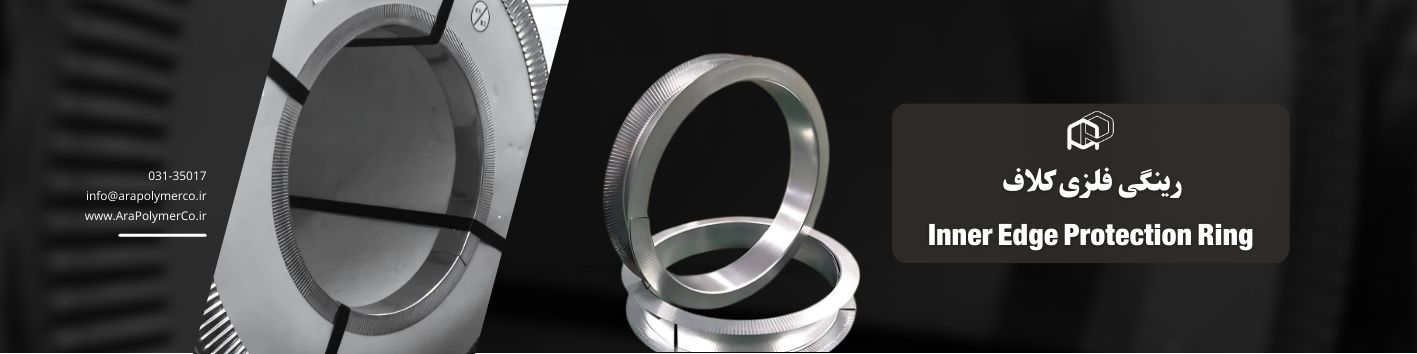

۲- رینگی فلزی کلاف فولادی – Inner Edge protection rings
جنس : ورق گالوانیزه
کاربرد : رینگی فلزی یا محافظ رینگی لبه داخلی کلاف فولادی یکی از اجزای مهم در بسته‌بندی کویل‌های فلزی است که برای افزایش ایمنی و محافظت از کلاف‌ها در حین حمل با جرثقیل استفاده میشود. این قطعه معمولاً از جنس ورق گالوانیزه ساخته میشود . ورق گالوانیزه به دلیل پوشش روی (Zinc Coating) دارای مقاومت بالا در برابر رطوبت و شرایط محیطی خورنده است. این ویژگی باعث افزایش عمر مفید رینگی و محافظت بهتر از کلاف میشود.

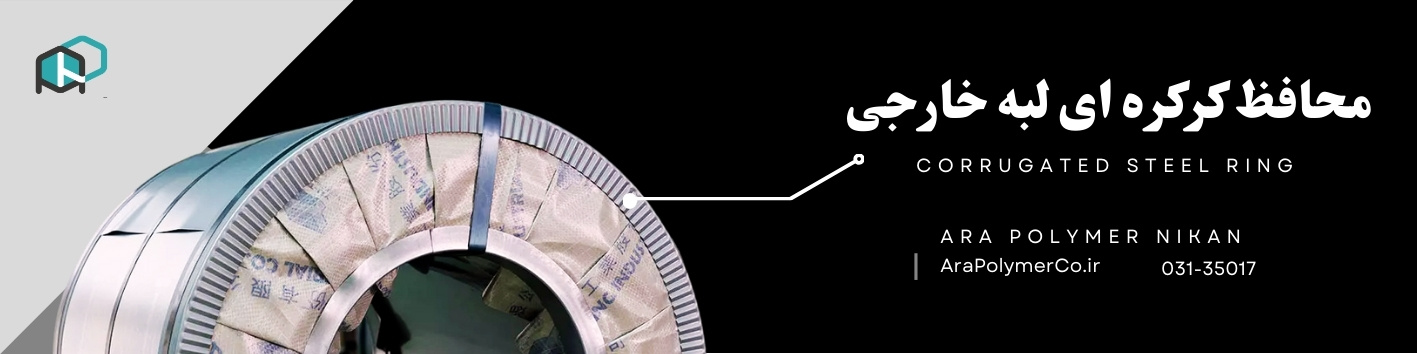

۳- محافظ کر کره ای لبه خارجی – Corrugated Steel Ring
جنس : ورق گالوانیزه
کاربرد : یکی از ملزومات ضروری در بسته‌بندی کویل‌های فلزی است که برای حفاظت از لبه‌های خارجی کلاف استفاده میشود. این قطعه که معمولاً از فلز گالوانیزه ساخته میشود، نقش مهمی در جلوگیری از آسیب‌های فیزیکی و محیطی به کلاف در هنگام جابجایی، انبارداری و حمل‌ونقل ایفا می‌کند.
شکل کرکره‌ای این محافظ باعث توزیع یکنواخت فشار بر روی لبه‌های کلاف میشود و مانع از ایجاد خراش، له‌شدگی یا تغییر شکل لبه‌ها می‌گردد.

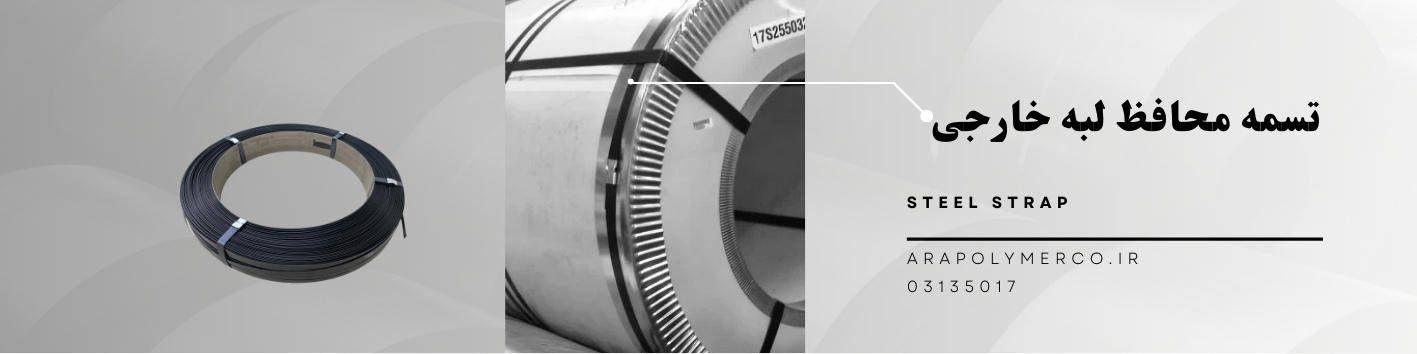

۴- تسمه محافظ لبه خارجی – Steel Strap
جنس : فلز
کاربرد : یکی از اصلی‌ترین ابزارها برای بسته‌بندی کویل‌های فلزی است که وظیفه دارد کلاف را محکم کرده و از باز شدن یا تغییر شکل آن جلوگیری کند. این تسمه‌ها معمولاً از مواد فلزی یا پلیمری تولید می‌شوند و در حمل‌ونقل، انبارداری و صادرات کلاف‌های فلزی نقش کلیدی ایفا میکنند.
معمولا از تسمه با عرض ۳۲ میلی متر استفاده می شود .

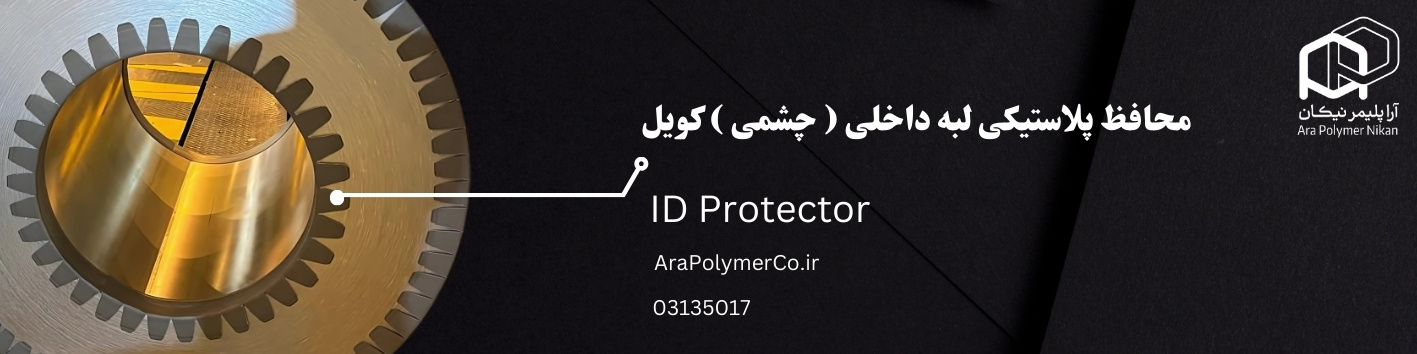

۵- محافظ لبه داخلی (چشمی) کویل – ID Protector
جنس : پلاستیک یا مقوا
کاربرد : یکی از ابزارهای تخصصی در بسته‌بندی کویل‌های فلزی است که برای محافظت از لبه‌های داخلی کویل (Inner Diameter) طراحی شده است. این قطعه که از جنس پلیمرهای مقاوم تولید میشود، نقش مهمی در جلوگیری از آسیب‌دیدگی لبه‌های داخلی و حفظ کیفیت کلاف فلزی دارد.
ابعاد این محافظ ۷۰ در ۸۰ میلی متر میباشد .
این محصول در شرکت آرا پلیمر نیکان در حال تولید است و از این لینک قابل مشاهده میباشد .

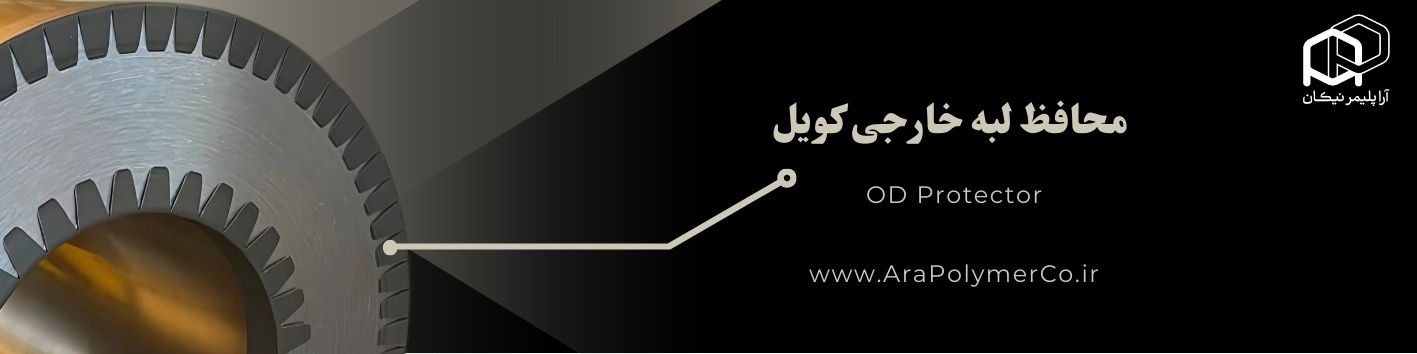

۶- محافظ لبه خارجی کویل – OD Protector
جنس : پلاستیک یا مقوا
کاربرد : قطعه‌ای است که برای حفاظت از لبه‌های خارجی کلاف فلزی در فرآیند بسته‌بندی طراحی شده است. این محافظ با پوشش دادن لبه‌های خارجی کلاف، از آسیب‌های احتمالی مانند خراشیدگی، ترک‌خوردگی یا له‌شدگی جلوگیری می‌کند و به حفظ کیفیت و یکپارچگی کلاف کمک می‌کند. OD Protector که از مواد پلیمری مقاوم ساخته میشود، نقش مهمی در تضمین ایمنی و استحکام بسته‌بندی در مراحل جابجایی، حمل‌ونقل و انبارداری دارد.
عرض این محصول نیز ۷۰ در ۸۰ میلیمتر میباشد .
این محصول نیز در شرکت آرا پلیمر درحال تولید میباشد و از این لینک قابل مشاهده است .

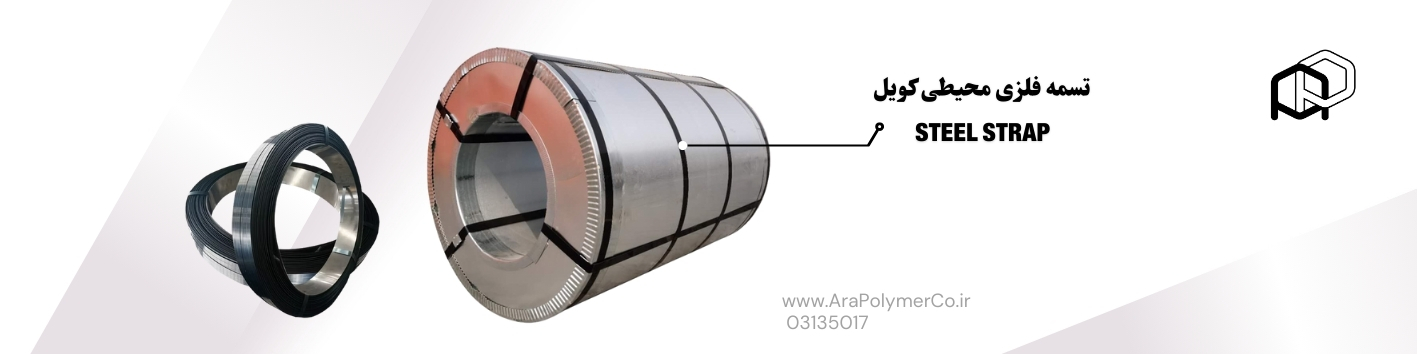

۷- تسمه فلزی محیطی کویل – Steel Strap
جنس : فلز
کاربرد : یکی از اجزای اصلی در بسته‌بندی کویل‌های فلزی است که برای محکم نگه داشتن کلاف و جلوگیری از باز شدن یا تغییر شکل آن استفاده میشود. این تسمه که به دور محیط کویل بسته میشود، نه‌تنها استحکام بسته‌بندی را افزایش می‌دهد بلکه از آسیب‌های مکانیکی و جابجایی ناخواسته کلاف نیز جلوگیری می‌کند.
برای این تسمه نیز بیشترین کاربرد را سایز ۳۲ میلی متر دارد .

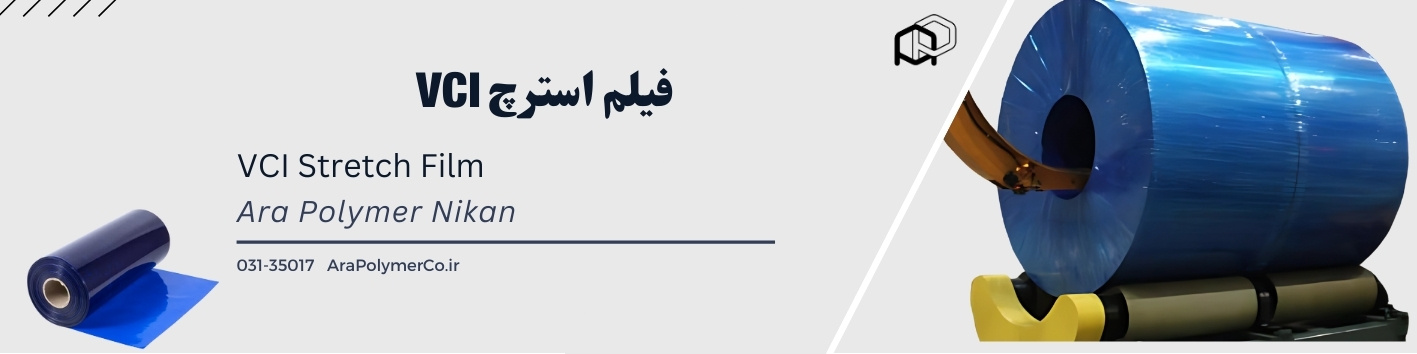

۸- فیلم استرچ VCI دار – VCI Stretch Film
جنس : پلاستیک
کاربرد : یک نوع پوشش پلاستیکی چندمنظوره است که برای بسته‌بندی و محافظت از فلزات در برابر خوردگی و زنگ‌زدگی طراحی شده است. این فیلم ترکیبی از خواص مکانیکی بالای فیلم استرچ و تکنولوژی ضدخوردگی VCI است و به‌ویژه در صنایع فلزی، بسته‌بندی کلاف‌های فولادی و دیگر قطعات حساس به خوردگی کاربرد دارد.
حاوی ترکیبات شیمیایی VCI که بخارات محافظتی آزاد میکنند و یک لایه نامرئی روی سطح فلز ایجاد میکنند. این لایه از تماس فلز با رطوبت و اکسیژن جلوگیری می‌کند.
دارای ضخامت حدود ۵۰ میکرون میباشد و توسط دستگاه به دور کویل پیچیده میشود .

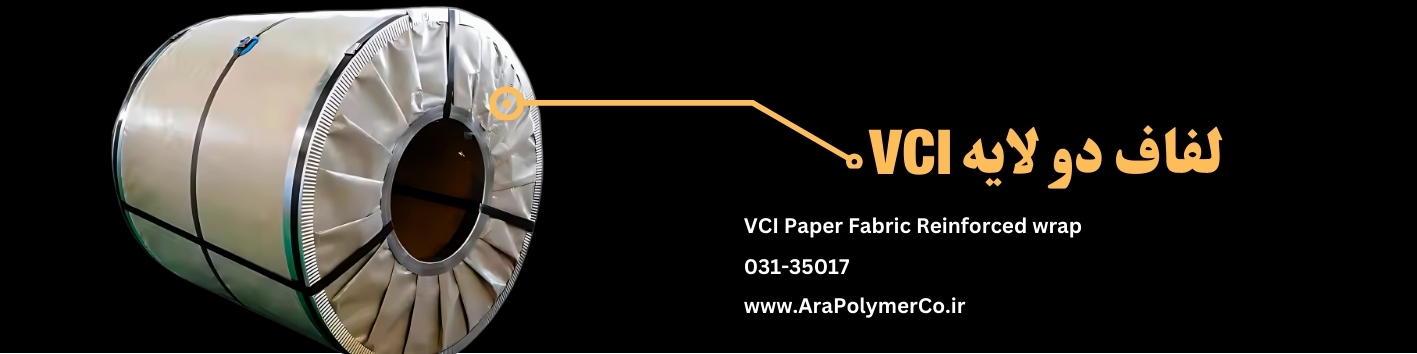

۹- لفاف دولایه VCI دار – VCI Paper Fabric Reinforced wrap
جنس : پلاستیک نخ دار
کاربرد : یکی از ملزومات پیشرفته بسته‌بندی است که به طور خاص برای محافظت از فلزات در برابر زنگ‌زدگی و خوردگی طراحی شده است. این لفاف از دو لایه پلاستیک نخ دار و پلاستیک VCI دار تشکیل شده که یکی از آن‌ها حاوی مواد شیمیایی VCI است و وظیفه ایجاد یک لایه محافظتی روی سطح فلز را دارد.

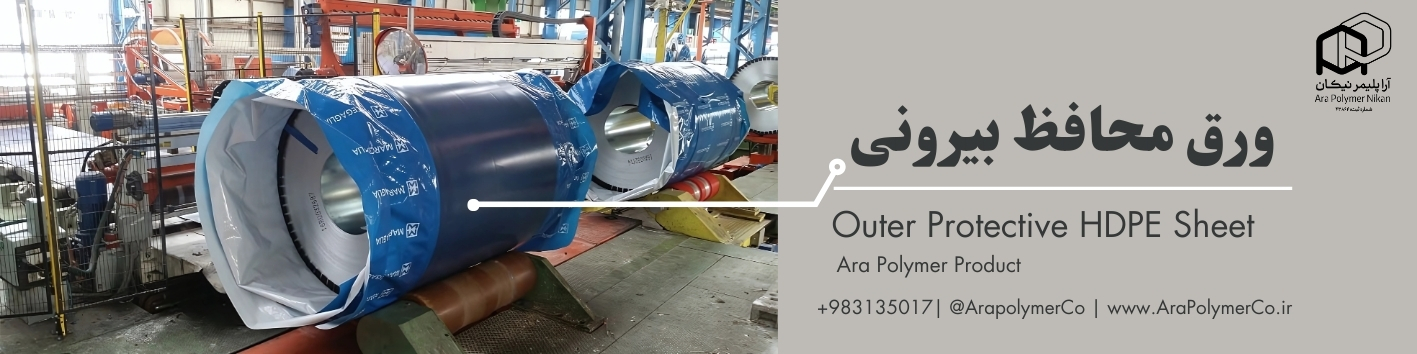

۱۰- ورق محافظ بیرونی – Outer Protective HDPE Sheet
جنس : ورق پلی اتیلنی فشرده
کاربرد : این لایه به عنوان آخرین پوشش بیرونی در بعضی از استاندارد های صادراتی ، برای محافظت از کویل در برابر گرد و غبار، رطوبت و آسیب‌های محیطی استفاده میشود.
شرکت آرا پلیمر نیکان اصفهان مفتخر به تامین این نوع ورق های فشرده پلی اتیلنی میباشد که در صنایع فولاد استفاده می شود .
برای مشاهده جزئیات بیستر این محصول کلیک کنید .

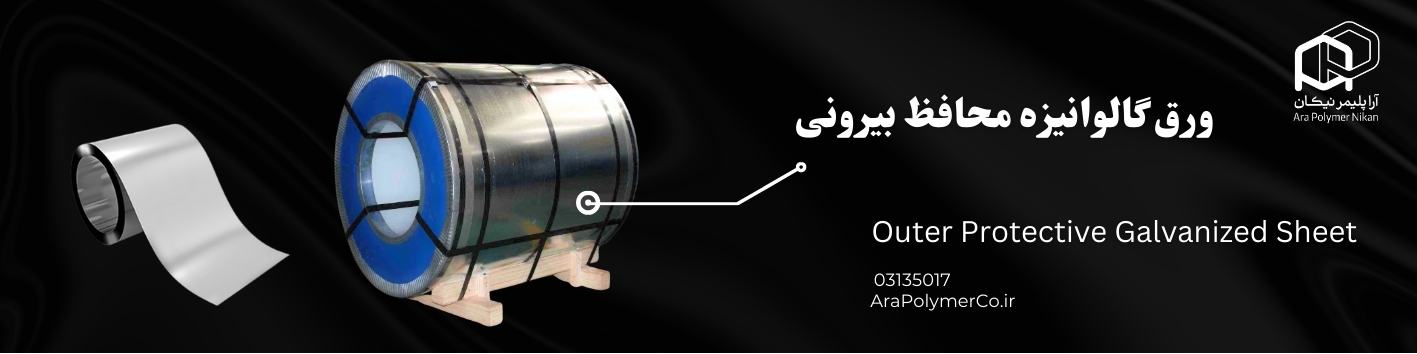

۱۱- ورق گالوانیزه محافظ بیرونی – Outer Protective Galvanized Sheet
جنس : گالوانیزه
کاربرد : یکی از اجزای ضروری در بسته‌بندی کویل‌های فلزی است که نقش مهمی در حفظ کیفیت و جلوگیری از آسیب‌های فیزیکی و شیمیایی کویل دارد. این ورق با داشتن روکش گالوانیزه، باعث مقاومت بالای ورق در برابر رطوبت، آب و هوا، و مواد شیمیایی میشود.
همچنین این ورق‌ها دارای ضخامت و استحکام کافی هستند که از کویل در برابر ضربات و خراش‌های احتمالی در حین حمل‌ونقل و انبارداری محافظت میکنند.

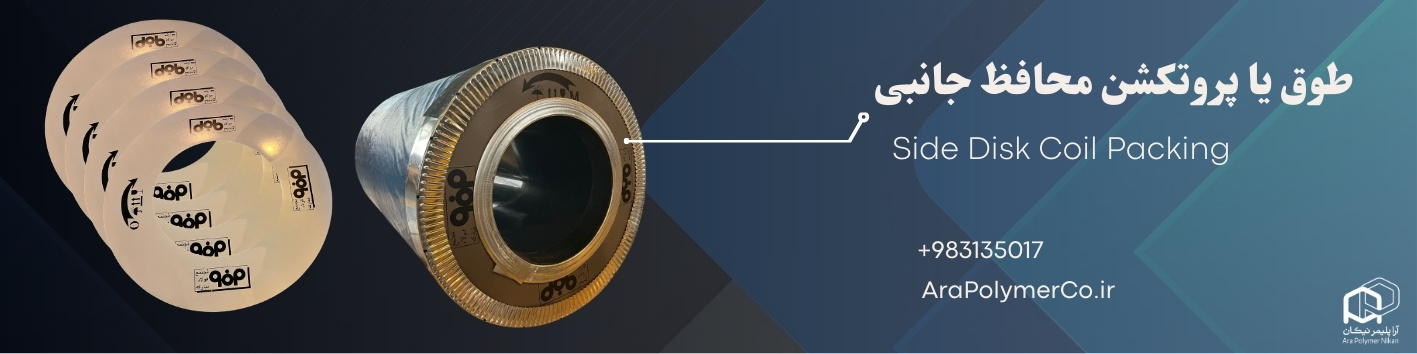

۱۲- طوق یا پروتکشن محافظ جانبی – Side Disk Coil Packing
جنس : فلز ، کارتن پلاست و پلاستیکی
کاربرد :این محصول با نام‌های دیگری چون سی‌دی پروتکشن یا محافظ جانبی کویل شناخته میشود، یکی از اجزای اصلی در بسته‌بندی کویل‌های فلزی است. این قطعه به منظور محافظت از لبه‌های جانبی کویل طراحی شده و نقشی کلیدی در جلوگیری از آسیب‌های فیزیکی و محیطی ایفا می‌کند.
لبه‌های کویل‌ها از حساس‌ترین قسمت‌های آن هستند که در برابر خراشیدگی، ضربه و تغییر شکل بسیار آسیب‌پذیرند. این طوق با ایجاد یک پوشش مقاوم، این قسمت‌ها را محافظت می‌کند.
این محصول به صورت فلزی و یا کارتن پلاست تولید میشود ولی اخیرا استفاده از طوق های پلیمری مورد توجه قرار گرفته اند که قابلیت چاپ اطلاعات فنی و لوگو شرکت تولید کننده را دارد .
شرکت آرا پلیمر نیکان اصفهان در حال حاظر تولید کننده این طوق پلیمری میباشد .
برای مشاهده سایر جزئیات این محصول کلیک نمایید .

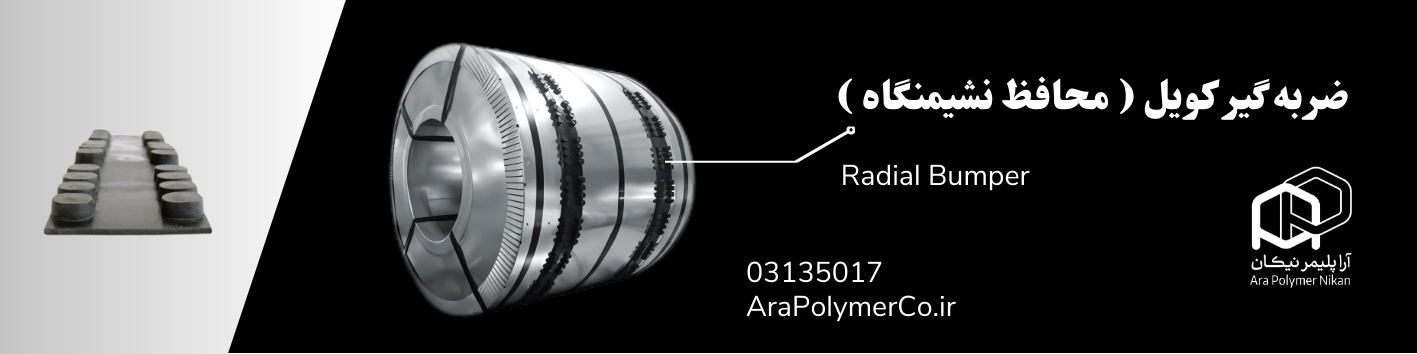

۱۳- ضربه گیر کویل ( محافظ نشیمنگاه ) – Radial Bumper
جنس : پلیمر
کاربرد : یکی از تجهیزات اساسی در بسته‌بندی و جابه‌جایی کویل‌های فلزی است که برای جلوگیری از آسیب به کویل و سطح تماس آن با زیرساخت‌ها طراحی شده است. این ابزار به عنوان یک لایه محافظ میان کویل و سطح زیرین عمل کرده و از ایجاد خط و خش، ضربه و تغییر شکل جلوگیری می‌کند.
محافظ نشیمنگاه با استفاده از مواد پلیمری مقاوم، ضربات و لرزش‌های ناشی از حمل‌ونقل را جذب کرده و از آسیب به کویل جلوگیری می‌کند همچنین سطح طراحی شده این محافظ ها معمولاً ضد لغزش است و از جابه‌جایی ناخواسته کویل در حین جابه‌جایی و انبارداری پیشگیری می‌کند.

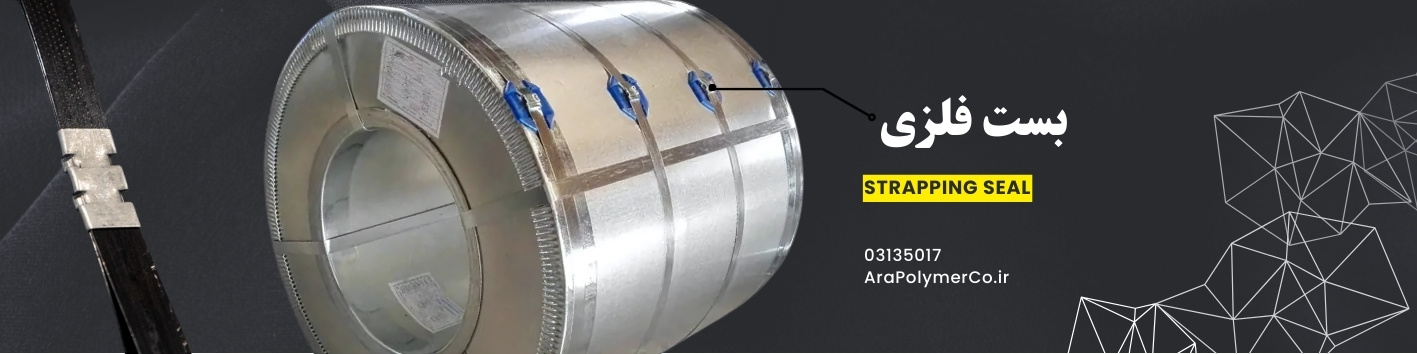

۱۴- بست فلزی – Strapping Seal
جنس : فلز گالوانیزه ، فولاد ضد زنگ
کاربرد : قطعه‌ای است که برای تثبیت تسمه‌های بسته‌بندی روی کویل‌های فلزی به کار می‌رود . این قطعات به‌صورت محکم تسمه‌ها را در جای خود قفل میکنند و مانع شل شدن آن‌ها می‌شوند.
معمولاً برای تسمه‌های با عرض ۳۲ میلیمتر برای بسته بندی کویل های فلزی طراحی می‌شوند.

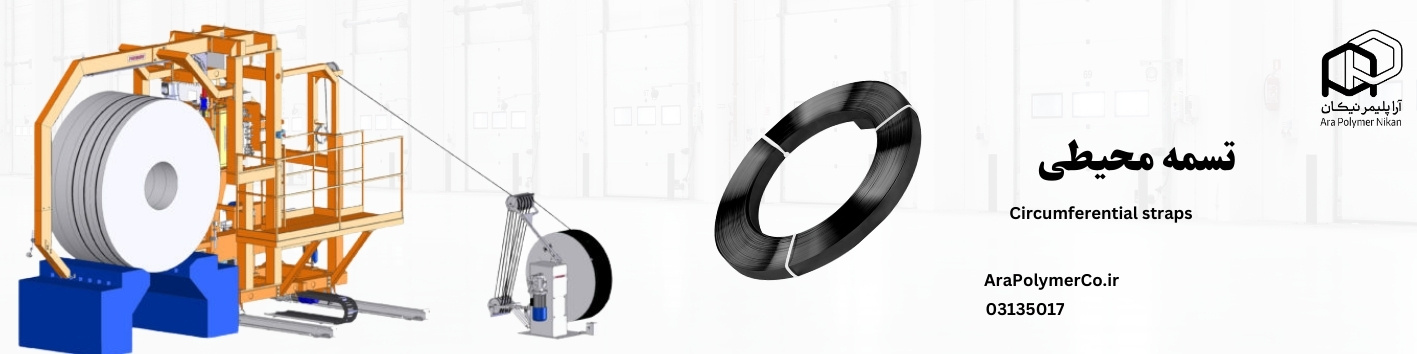

۱۵- تسمه محیطی – Circumferential straps
جنس : فلز
کاربرد : به منظور تثبیت، ایمنی و حمل‌ونقل آسان کویل‌ها مورد استفاده قرار می‌گیرد . تسمه محیطی با فشار مناسب دور کویل کشیده میشود تا از لغزش یا باز شدن ورق‌های کویل جلوگیری کند.
این تسمه ها با قدرت کششی بالا طراحی می‌شوند تا در برابر فشارهای بالا، به‌ویژه در حمل‌ونقل، استحکام خود را حفظ کنند.
حرف آخر
بسته‌بندی کویل‌های فلزی یکی از مراحل اساسی در زنجیره تأمین صنایع فولادی است که نقش کلیدی در حفظ کیفیت، ایمنی و قابلیت حمل‌ونقل این محصولات دارد. همان‌طور که در این مقاله بیان شد، بسته‌بندی کویل‌های فلزی شامل اجزای متنوعی است که هر کدام وظیفه‌ای خاص در حفاظت از کویل‌ها ایفا میکنند. با این حال، انتخاب اجزای بسته‌بندی وابسته به نوع سفارش، شرایط حمل‌ونقل و مقصد نهایی است.
برای نمونه، در سفارشات صادراتی که نیازمند استانداردهای بین‌المللی و اطمینان از حفاظت حداکثری هستند، از اکثر اجزای بسته‌بندی شامل تسمه‌های محیطی، محافظ زیر تسمه، OD/ID پروتکتورها، ورق‌های محافظ جانبی و سایر تجهیزات استفاده میشود. اما در سفارشات داخلی، به دلیل کوتاه‌تر بودن مسیر به لفاف، تسمه محیطی و محافظ زیر تسمه ( که از تولیدات شرکت آرا پلیمر میباشد و از این لینک قابل مشاهده است ) بسنده میکنند .
در نهایت، بسته‌بندی کویل فلزی نه یک فرآیند ثابت، بلکه راه‌حلی منعطف و سفارشی است که بر اساس شرایط و نیازهای مشتری طراحی میشود. هدف اصلی از این فرآیند، تضمین سلامت و کیفیت محصول از مبدأ تا مقصد است، چه در بازارهای داخلی و چه در عرصه صادرات. انتخاب صحیح اجزای بسته‌بندی، سرمایه‌گذاری برای حفاظت از محصول و افزایش اعتماد مشتریان است.
مفتخریم در این مسیر همراه شرکت های بزرگ تولید کننده فولاد کشور هستیم و در تلاشیم با خلاقیت روز افزون این فرایند را اصولی تر و راه را هموار تر سازیم .
